Wickelrohranlagen

Maintools TSK Wickelrohrtechnologie: Herstellung von Wickelrohren im Durchmesserbereich 300mm bis 4300mm in Übereinstimmung mit internationalen Standards DIN 16961, ASTM F-894 und EN 13476, in Steifigkeitsklassen bis zu SN 16 gemäß DIN EN ISO 9969.

Maschinenserien


Maschinenserien für die Produktion von Wickelrohren mit Nennweiten bis zu 2400 mm und 4300mm.

Ein weiteres Geschäftsfeld von Maintools TSK Maschinenbau liegt in der Herstellung von Wickelrohranlagen für Kunststoffgroßrohre. Mit einem Durchmesser von 300 mm bis 4300 mm erfolgt der Einsatz projektspezifisch für Abwasser-, Kanal- und Drainagerohre, Stauraum- und Doppelwandsysteme, Schächte, Silos, chemische Behälter sowie Wassertanks.

Produktdetails

Wickelrohranlagen1-300x225


Wickelrohranlagen2-150x150  Wickelrohranlagen3-150x150  Wickelrohranlagen4-150x150
Werksbildd TITAN Trommeln (Rohlinge) Schweißmuffe
Anwendungsbeispiele1
Trinkwasserversorgung

Anwendungsbeispiele2

Schweißmuffe

Anwendungsbeispiele3
Schweißmuffe

Profilbeispiele



Profilbeispiele

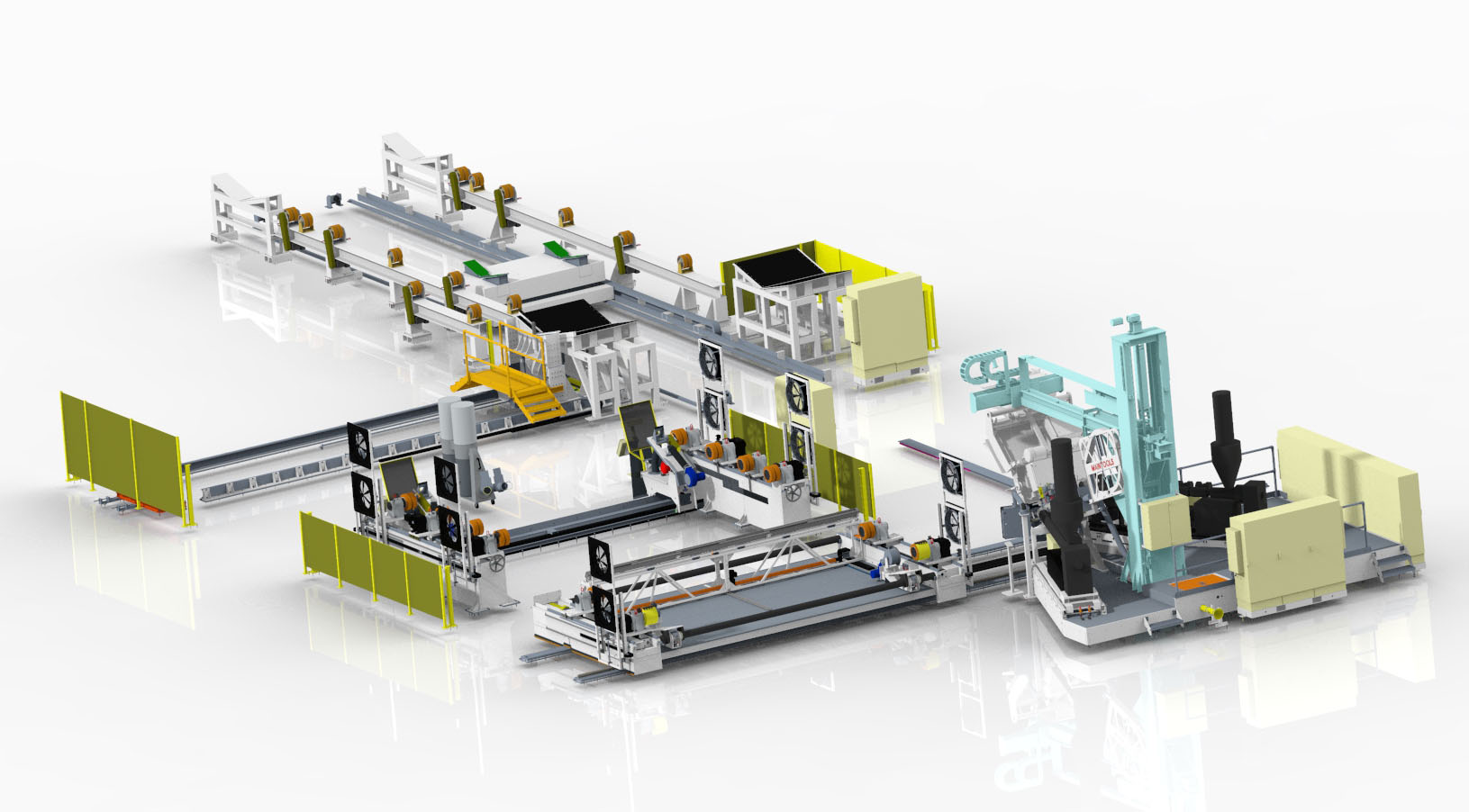

Funktionsprinzip der Maschine



Funktionsprinzip-der-Maschine1

  • Schritt 1
    Transport der Trommel von der Entformung zur Wickelstation.
  • Schritt 2
    Aufheizen der Trommel
  • Schritt 3
    Wickeln des Rohres
  • Schritt 4
    Abkühlen des Rohes auf der Trommel
  • Schritt 5
    Außenbearbeitung des Rohres und Kühlung
  • Schritt 6
    Endformung des Rohres
  • Schritt 7
    Qualitätskontrolle und Handarbeit



Funktionsprinzip-der-Maschine2


Vorteile


  • Erhöhte Produktsteifigkeiten bei geringem Materialeinsatz
  • Höchstes Maß an Bedienkomfort durch intuitive Prozessteuerung
  • Hohe Energieeffizienz
  • Geringe Betriebskosten
  • Zukunftsweisende Brennertechnik
  • Variable Produktlängen
  • Hohe Produktflexibilität bei Profilgestaltung
  • In-line Muffen möglich
  • Verarbeitung von PE und PP
  • Höchstmaß an Produktionssicherheit
  • Herstellung von Fittingen und Schächten möglich

Einsatzbereiche


  • Silo- und Zisternenbau
  • Lüftungsleitungen
  • Druckrohrleitungen
  • Behälter- und Abwassertechnik
  • Kanal- und Abwassertechnik
  • Industrielle Sonderanfertigungen
  • Großentwässerungsanlagen
  • Trinkwasserlagerung und -leitungssysteme
